문 산업 처리를 위한 지능적 솔루션 : 완전 자동 4는 Ｖ 그루브 커팅 머신을 측면을 댔습니다

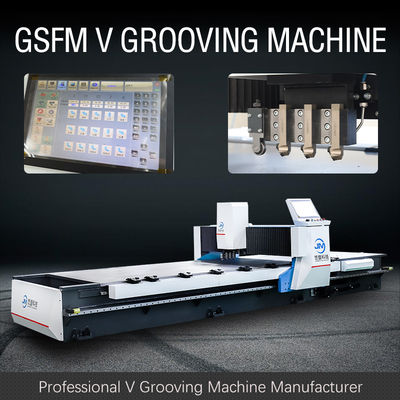

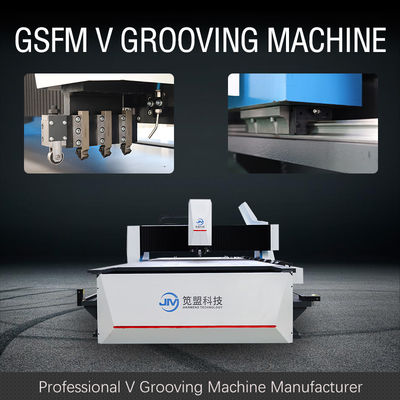

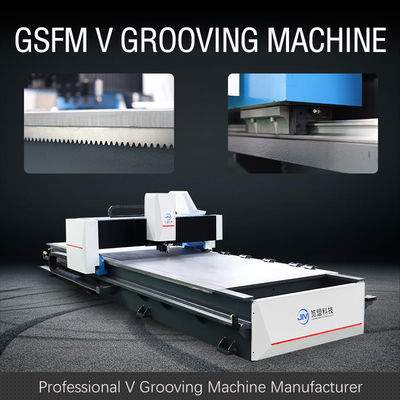

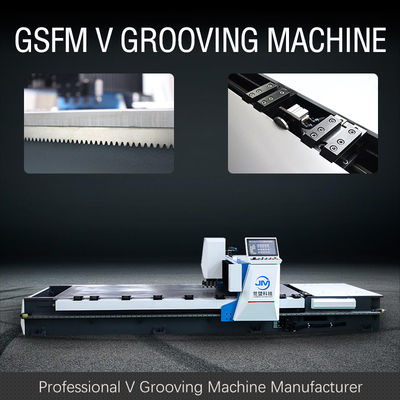

GSFM Ｖ 그루빙 머신의 토대 (a)와 대들보 (c)는 프레임 구조로 설계되고 작업대가 저합급 강도 구조용 강철로 만들어집니다. 기계 공구는 전체적으로 엄격하고 오래갑니다. 기계 공구 가공 처리는 엄밀하게 따르게 될 것이고 직류 전기로 템퍼링이 용접 응력을 제거하고 장비 변형을 감소시키기 위해 채택될 것입니다. 샌드 브라스팅을 통하여 우수한 그림 효과를 보증하세요. 각각 장착 표면의 평행과 수직을 보증하면서, 프레임은 한때 클램핑 처리를 통하여 수입된 CNC 스테레오 복합 공작 기계에 의해 형성됩니다.
표준 모델의 제반 기능을 유지하세요
효과 디스플레이, 툴 홀더 자동-윤활 시스템, 간헐적 작동 수력 정거장, 등을 만곡시키는 내부이고 외경, 자동 사이클 프로그래밍, 시각적 픽처 편집의 자동 계산.
한때 제조 공정에 있는 제품의 형성
제조 공정에 있는 제품은 더 이상 손으로 이동될 필요가 없으며, 그것이 매우 치수 정확도를 향상시키고, 노동비용을 절감하고, 시간 비용을 절약하고 생산 효율을 향상시킵니다.
| 아니오. | 이름 | 매개 변수 | 유닛 | |
| 1 | 맥스. 금속 판의 폭 | 1500 | 밀리미터 | |
| 2 | 맥스. 금속 판의 길이 | 4000 | 밀리미터 | |
| 3 | 맥스. 두께 (스테인레스 강) | 5 | 밀리미터 | |
| 4 | 민. 금속 판의 두께 | 0.4 | 밀리미터 | |
| 5 | 모서리로부터의 Ｖ의 Min.distance | 12 | 밀리미터 | |
| 6 | 맥스. x 축의 커팅 스피드 | 120 | 분 Ｍ / | |
| 7 | 맥스 .x 축의 역행정 속도 | 120 | 분 Ｍ / | |
| 8 | Y 축의 Max.distance | 1250 | 밀리미터 | |
| 9 | Y 축에서 결의안 | 0.001 | 밀리미터 | |
| 10 | 되풀이된 위치 결정 정밀도 | ±0.01 | 밀리미터 | |
| 11 | Z 축에서 결의안 | 0.001 | 밀리미터 | |
| 12 | 되풀이된 위치 결정 정밀도 | ±0.01 | 밀리미터 | |
| 13 | 원동력 | x 축 | 5.5 | kW |
| Ｕ | 3.0 | |||
| Y1,Y2,Z 주축 | 1.0 | |||
| 14 | 전체적인 차원 | 길이 | 5980 | 밀리미터 |
| 폭 | 2420 | |||
| 높이 | 1600 | |||
