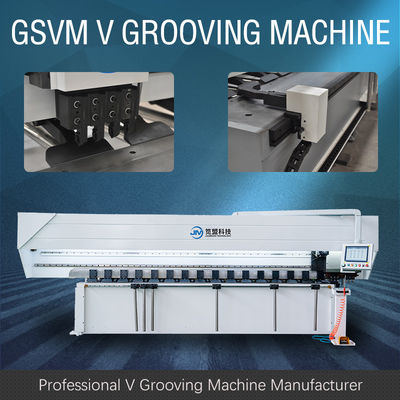

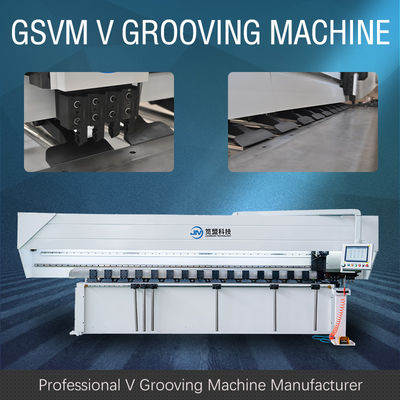

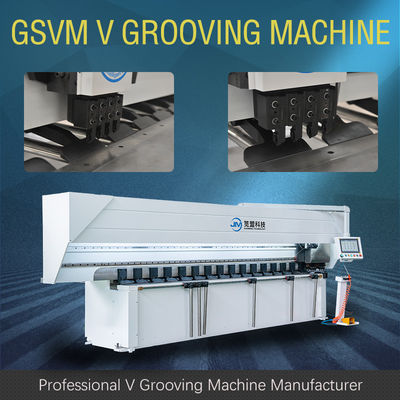

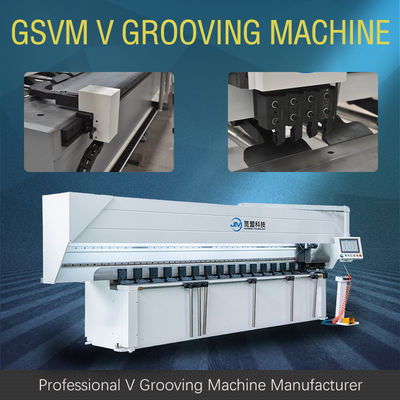

샤워룸 도어 프레임을 위한 수직 Ｖ 그루브 커팅 머신
GSVM Ｖ 그루빙 머신 도구 받침대는 V형 홈을 처리하기 위해 4개 칼을 사용하고 따라서 깎임 량이 제조 공정에 있는 제품의 변형을 감소시키기 위해 고르게 분배됩니다. 박판형 냉각 수단은 도구의 서비스 수명을 연장하고 생산비를 줄이기 위해 선택될 수 있습니다 ; 장착 표면을 고정시키는 보편적 툴은 다양한 도구를 위한 클램핑 요구조건을 충족시킬 수 있습니다. 하얀 강철 도구와 합금 도구는 교환할 수 있습니다 ; 도구 반송파 수송 장치는 중작업 선형 가이드 레일을 사용하고 따라서 정확성이 높습니다.
| 아니오. | 이름 | 매개 변수 | 유닛 | |
| 1 | 맥스. 금속 판의 폭 | 1500 | 밀리미터 | |
| 2 | 맥스. 금속 판의 길이 | 4000 | 밀리미터 | |
| 3 | 맥스. 두께 (스테인레스 강) | 6 | 밀리미터 | |
| 4 | 민. 금속 판의 두께 | 0.4 | 밀리미터 | |
| 5 | 모서리로부터의 Ｖ의 Min.distance | 10 | 밀리미터 | |
| 6 | 맥스. x 축의 커팅 스피드 | 120 | 분 Ｍ / | |
| 7 | 맥스 .x 축의 역행정 속도 | 120 | 분 Ｍ / | |
| 8 | Y 축의 Max.distance | 1250 | 밀리미터 | |
| 9 | Y 축에서 결의안 | 0.001 | 밀리미터 | |
| 10 | 되풀이된 위치 결정 정밀도 | ±0.01 | 밀리미터 | |
| 11 | Z 축에서 결의안 | 0.001 | 밀리미터 | |
| 12 | 되풀이된 위치 결정 정밀도 | ±0.01 | 밀리미터 | |
| 13 | 원동력 | x 축 | 5.5 | kW |
| Y,Z 주축 | 1.0 | |||
| 14 | 전체적인 차원 | 길이 | 5700 | 밀리미터 |
| 폭 | 2600 | |||
| 높이 | 2000 | |||
