디스플레이 받침대와 장식을 위한 정확성 수력 Ｖ 그루브 커팅 머신
툴 홀더의 자동 회전
툴 홀더는 90에 회전되고 고정될 수 있습니다 '. 고전력 Y1 모터의 도움으로, 플레이트는 수동 회전 없이 횡단 방향에서 홈을 팔 수 있습니다.

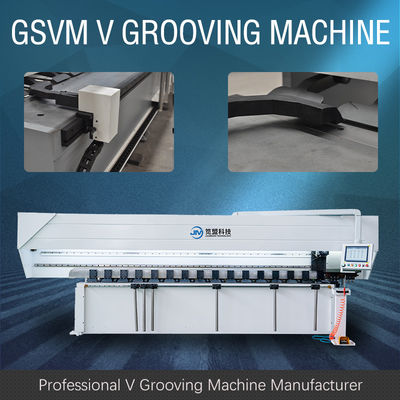

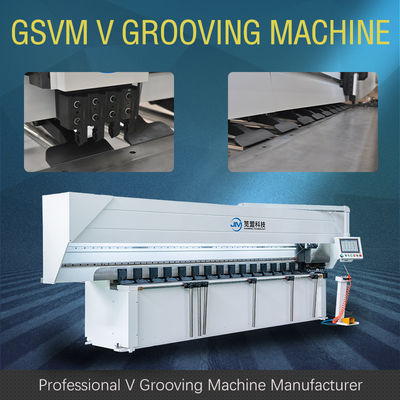

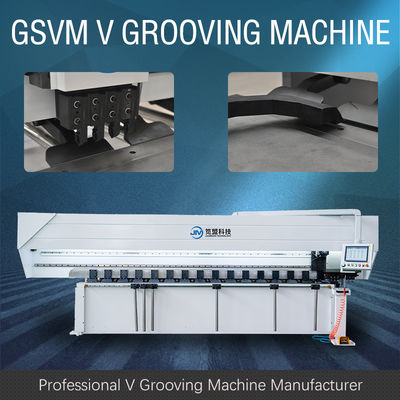

GSVM 수직 고속 Ｖ 그루빙 머신은 스테인레스 강판, 구리 플레이트, 알루미늄 판, 아연 도금판과 기타와 같은 모든 금속판류에 적용 가능한 전문적 Ｖ 그루브형성 장비입니다. Ｖ 그루브형성은 시트 곡선 성형의 보조 처리입니다. 시트가 만곡되고 형성될 필요가 있는 벤딩 라인에, 재료가 만곡되고 형성되기 쉽도록, 특별한 커터들은 V자형 홈을 줄이는데 사용되고 굽힘 각 밖에 있는 Ｒ가 최소화되고 그리고 나서 만곡되고 자동판매기로 형성되 또는 손으로 처리가 이 방법에 의해 완료되고, 제품 외관 요구조건을 충족시킵니다. V자형 홈의 깊이, 폭과 각도는 기계가공 동안 공급율과 절삭 공구류의 형태에 의해 보증될 수 있습니다.
| 아니오. | 이름 | 매개 변수 | 유닛 | |
| 1 | 맥스. 금속 판의 폭 | 1500 | 밀리미터 | |
| 2 | 맥스. 금속 판의 길이 | 4000 | 밀리미터 | |
| 3 | 맥스. 두께 (스테인레스 강) | 6 | 밀리미터 | |
| 4 | 민. 금속 판의 두께 | 0.4 | 밀리미터 | |
| 5 | 모서리로부터의 Ｖ의 Min.distance | 10 | 밀리미터 | |
| 6 | 맥스. x 축의 커팅 스피드 | 120 | 분 Ｍ / | |
| 7 | 맥스 .x 축의 역행정 속도 | 120 | 분 Ｍ / | |
| 8 | Y 축의 Max.distance | 1250 | 밀리미터 | |
| 9 | Y 축에서 결의안 | 0.001 | 밀리미터 | |
| 10 | 되풀이된 위치 결정 정밀도 | ±0.01 | 밀리미터 | |
| 11 | Z 축에서 결의안 | 0.001 | 밀리미터 | |
| 12 | 되풀이된 위치 결정 정밀도 | ±0.01 | 밀리미터 | |
| 13 | 원동력 | x 축 | 5.5 | kW |
| Y,Z 주축 | 1.0 | |||
| 14 | 전체적인 차원 | 길이 | 5700 | 밀리미터 |
| 폭 | 2600 | |||
| 높이 | 2000 | |||
