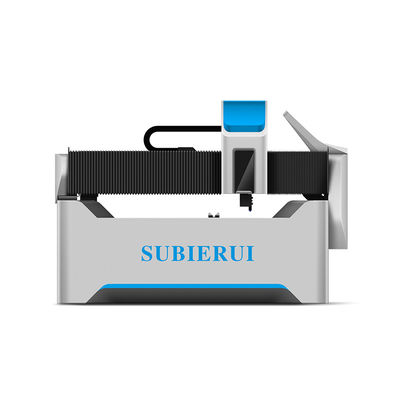

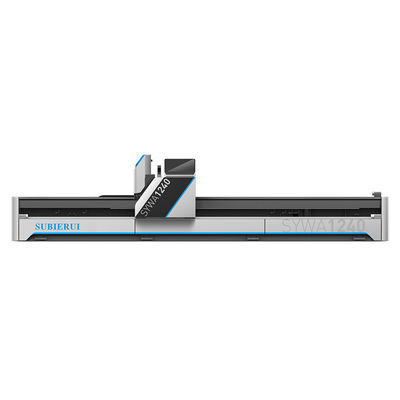

수평 자동 V 갈래 기계 박스 커튼 벽에 대한 네 측면 V 갈래 기계
설명:

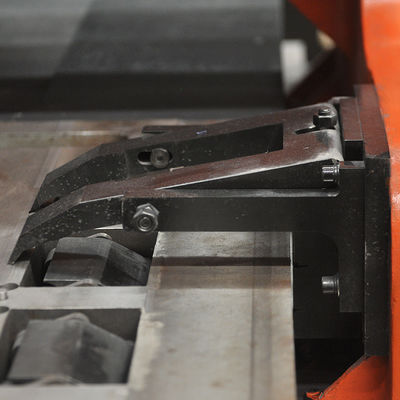

GSFM v 굴곡 기계는 5 축 CNC 시스템을 가지고 있으며 5 개의 독립적인 서보 모터에 의해 구동됩니다. 도구 장치는 자동 회전 시스템으로 장착되어 있습니다.그것은 판의 4 면 플래닝의 일회성 형성 실현할 수 있습니다. 작업 조각은 더 이상 수동으로 돌리고 움직일 필요가 없습니다. 이는 크기의 정확성을 크게 향상시키고 인력 비용을 절감하고 시간 비용을 절감하며 생산 효율성을 향상시킵니다.
| - 아니 | 이름 | 매개 변수 | 단위 | |
| 1 | 최대. 금속판 너비 | 1250 | mm | |
| 2 | 최대. 금속 판 길이 | 4000 | mm | |
| 3 | 최대 두께 (무화강) | 5 | mm | |
| 4 | 금속판의 두께 | 0.4 | mm | |
| 5 | 가장자리에서 V의 최소 거리 | 10 | mm | |
| 6 | X축의 최대 절단 속도 | 120 | m/min | |
| 7 | X축의 최대 회전 속도 | 120 | m/min | |
| 8 | Y축의 최대 거리 | 1250 | mm | |
| 9 | Y1축에서의 해상도 | 0.001 | mm | |
| 10 | 반복된 위치 정확성 | ±0.01 | mm | |
| 11 | z축에서의 해상도 | 0.001 | mm | |
| 12 | 반복된 위치 정확성 | ±0.01 | mm | |
| 13 | 모터 전력 | X축 | 5.5 | kW |
| Y1 | 3.0 | |||
| Y2.U,Z 축 | 1.0 | |||
| 14 | 전체 차원 | 길이 | 5900 | mm |
| 너비 | 2580 | |||
| 높이 | 1550 | |||
적용:
건축 장식, 욕실, 주방용품, 문 산업, 엘리베이터 장비, 광고 표지판, 장비 덮개, 알루미늄 커튼 벽, 자동차 제조, 기계 장비전기 장비, 정밀 부품, 하드웨어 제품, 알루미늄 및 구리 제품 등
