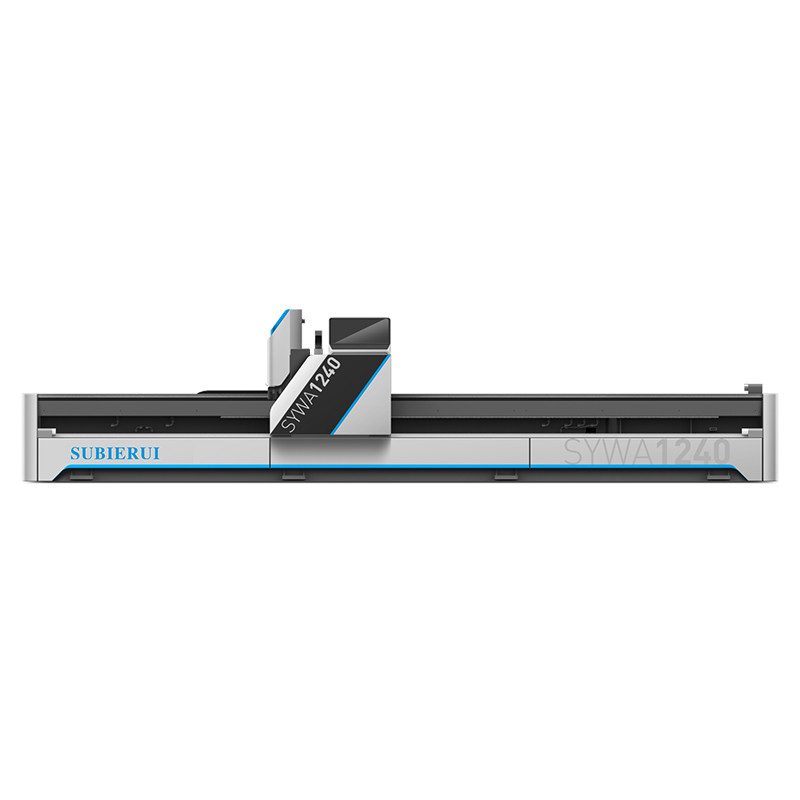

반대 스케이트보드 금속제 가구 - 모델 1232년을 위한 고속도 자동 Ｖ 그루빙 머신
압착기 발의 지적 장애물회피
시스템은 자동적으로 제조 공정에 있는 제품의 각각 단계의 절단 위치를 계산하고, 자동적으로 툴 홀더에 대비하여 절단 공간을 남겨 두기 위해 압착기 발을 고치고, 지적 장애물회피를 실현합니다.
| 아니오. | 이름 | 매개 변수 | 유닛 | |
| 1 | 맥스. 금속 판의 폭 | 1250 | 밀리미터 | |
| 2 | 맥스. 금속 판의 길이 | 3200 | 밀리미터 | |
| 3 | 맥스. 두께 (스테인레스 강) | 5 | 밀리미터 | |
| 4 | 민. 금속 판의 두께 | 0.4 | 밀리미터 | |
| 5 | 모서리로부터의 Ｖ의 Min.distance | 10 | 밀리미터 | |
| 6 | 맥스. x 축의 커팅 스피드 | 120 | 분 Ｍ / | |
| 7 | 맥스 .x 축의 역행정 속도 | 120 | 분 Ｍ / | |
| 8 | Y 축의 Max.distance | 1250 | 밀리미터 | |
| 9 | Y1 주축에서 결의안 | 0.001 | 밀리미터 | |
| 10 | 되풀이된 위치 결정 정밀도 | ±0.01 | 밀리미터 | |
| 11 | Z 축에서 결의안 | 0.001 | 밀리미터 | |
| 12 | 되풀이된 위치 결정 정밀도 | ±0.01 | 밀리미터 | |
| 13 | 원동력 | x 축 | 5.5 | kW |
| Y1 | 3.0 | |||
| Y2.U,Z 주축 | 1.0 | |||
| 14 | 전체적인 차원 | 길이 | 5100 | 밀리미터 |
| 폭 | 2580 | |||
| 높이 | 1550 | |||
