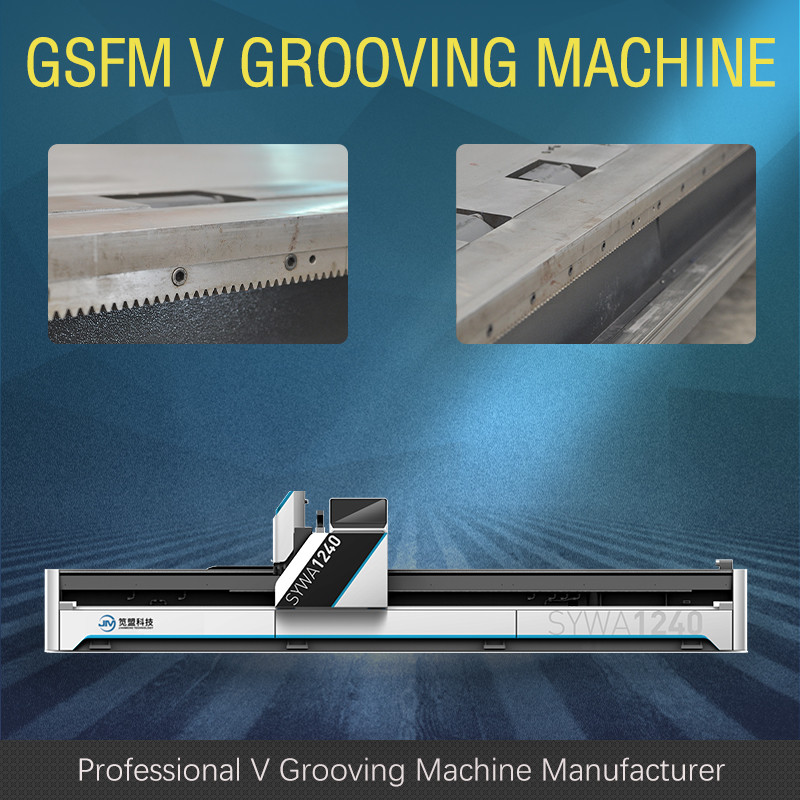

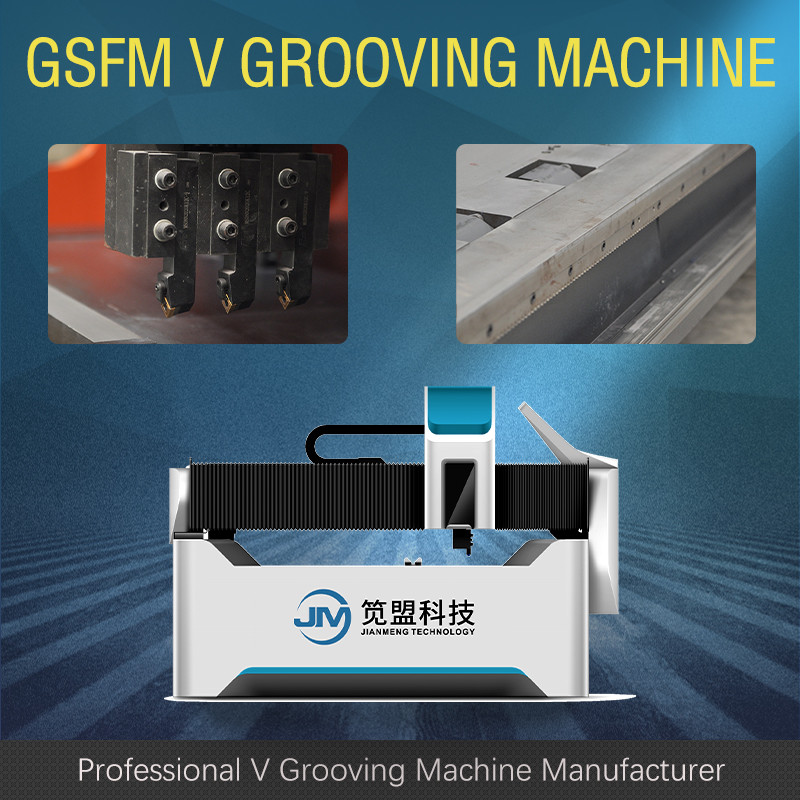

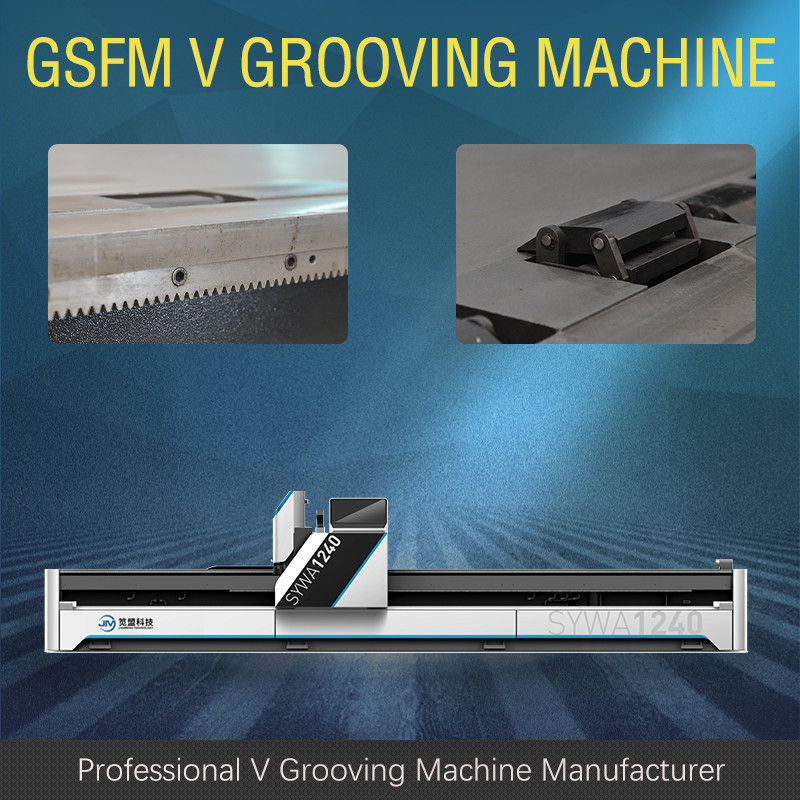

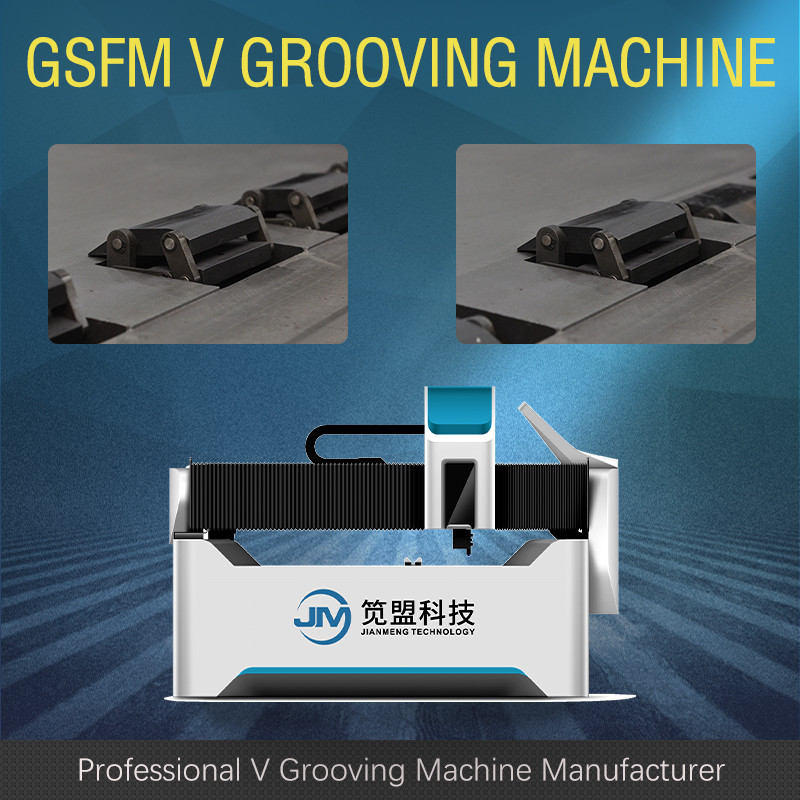

장식 처리, 수평식, 모델 1240년 동안 CNC V-컷팅 기계
GSFM horizontal high-speed grooving v machine is a professional v grooving equipment, which is applicable to all metal plates, such as stainless steel plates, copper plates, aluminum plates, galvanized plates and so on. The v grooving is an auxiliary process of sheet bending forming. At the bending line where the sheet needs to be bent and formed, special cutters are used to cut V-shaped grooves, so that the material is easy to be bent and formed, and the R outside the bending angle can be minimized, and then bent and formed with a bending machine or manually, The processing is completed by this method and meets the product appearance requirements. The depth, width and angle of the V-shaped groove can be ensured by the feed rate and the shape of the cutting tools during machining.
| 아니오. | 이름 | 매개 변수 | 유닛 | |
| 1 | 맥스. 금속 판의 폭 | 1250 | 밀리미터 | |
| 2 | 맥스. 금속 판의 길이 | 4000 | mm | |
| 3 | 맥스. 두께 (스테인레스 강) | 5 | 밀리미터 | |
| 4 | 민. 금속 판의 두께 | 0.4 | 밀리미터 | |
| 5 | 모서리로부터의 Ｖ의 Min.distance | 8 | 밀리미터 | |
| 6 | Max. cutting speed of X axis | 120 | 분 Ｍ / | |
| 7 | 맥스 .x 축의 역행정 속도 | 120 | 분 Ｍ / | |
| 8 | Y 축의 Max.distance | 1250 | 밀리미터 | |
| 9 | Y 축에서 결의안 | 0.001 | 밀리미터 | |
| 10 | 되풀이된 위치 결정 정밀도 | ±0.01 | 밀리미터 | |
| 11 | Z 축에서 결의안 | 0.001 | 밀리미터 | |
| 12 | 되풀이된 위치 결정 정밀도 | ±0.01 | 밀리미터 | |
| 13 | 원동력 | x 축 | 5.0 | kW |
| Ｕ | 3.0 | |||
| Y1,Y2,Z 주축 | 1.0 | |||
| 14 | 전체적인 차원 | 길이 | 5900 | 밀리미터 |
| 폭 | 2100 | |||
| 높이 | 1550 | |||
