금속 가구 제조업체에 대한 다재다능한 CNC 엽 금속 절단 기계
시각 이미지 편집
복잡한 그래픽을 위해, 특히 판의 양쪽을 처리해야 할 경우, 2차원 그래픽은 직접 손으로 그려지고 시각적이고 직관적으로 프로그래밍 될 수 있습니다.그리고 동시간에 작동 문턱이 낮아집니다.

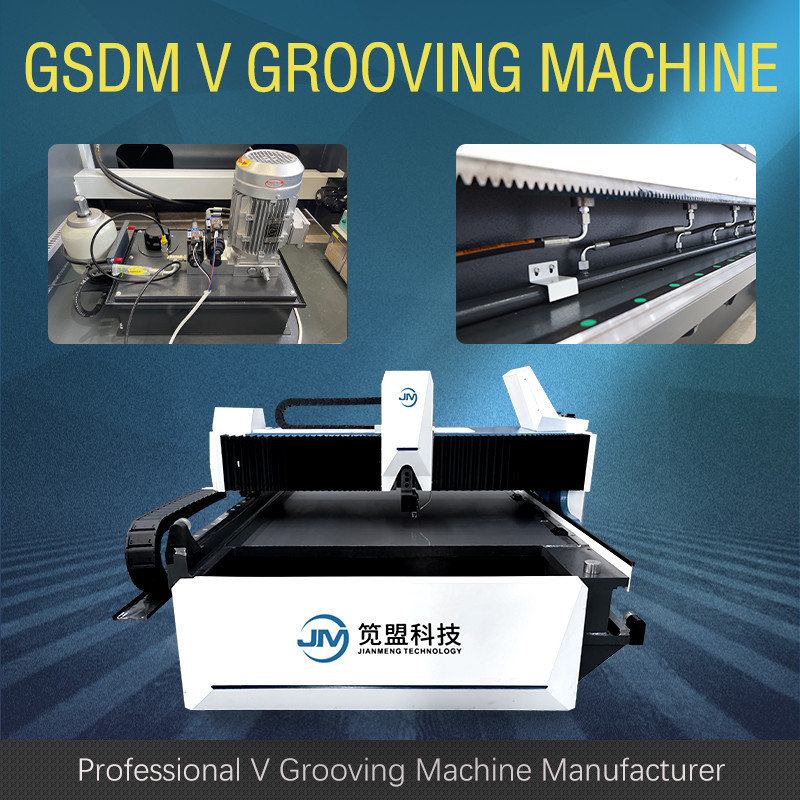

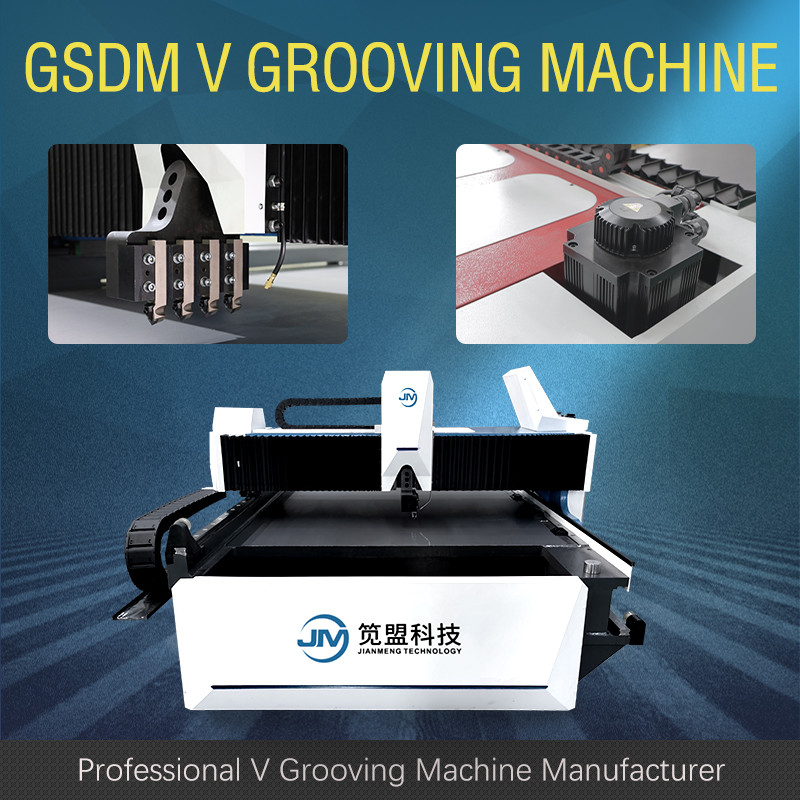

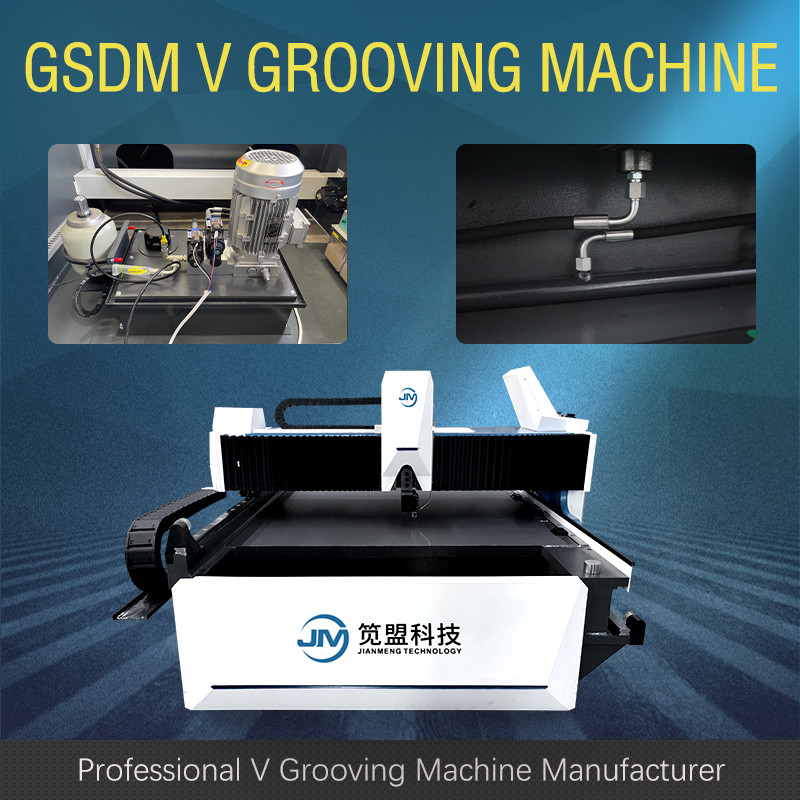

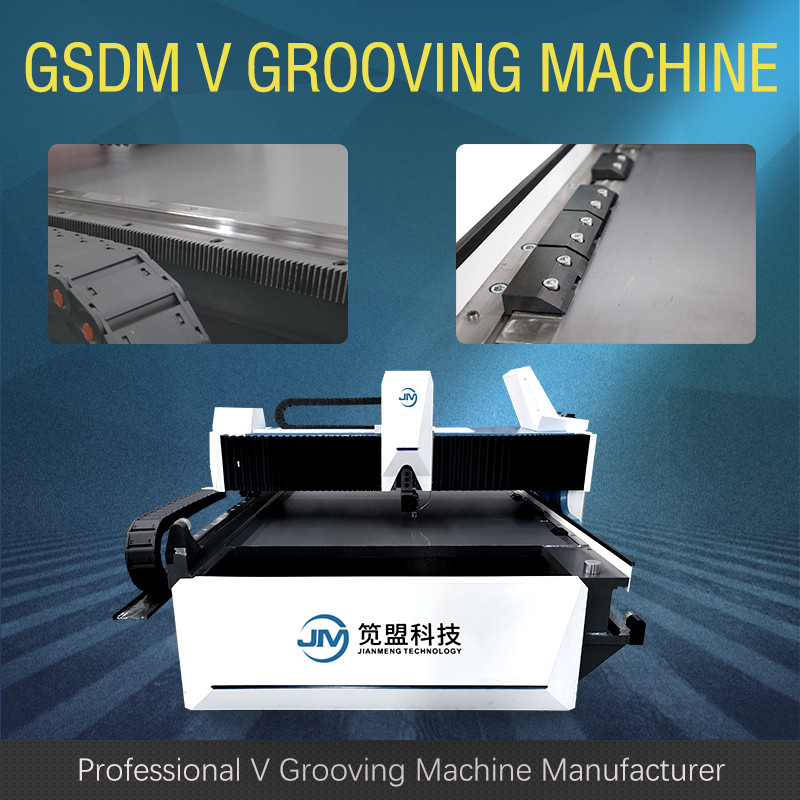

GSDM 수평 듀얼 드라이브 구부러진 v 기계는 스테인리스 스틸 판, 구리판, 알루미늄 판과 같은 모든 금속 판에 적용되는 전문 v 구부러진 장비입니다.진료판 등. v 틈은 잎 굽는 형성의 보조 과정입니다. 잎이 굽고 형성되어야하는 굽기 선에서 V 모양의 틈을 잘라기 위해 특수 절단기를 사용합니다.소재가 굽고 형성되기 쉽도록, 그리고 굽는 각 바깥의 R는 최소화 될 수 있습니다, 그리고 굽는 기계 또는 수동으로 굽고 형성,이 방법으로 가공이 완료되고 제품의 외관 요구 사항을 충족합니다.V 모양의 갈래의 깊이, 너비 및 각도는 가공 중에 입력 속도와 절단 도구의 모양에 의해 보장 될 수 있습니다.
| - 아니 | 이름 | 매개 변수 | 단위 | |
| 1 | 최대. 금속판 너비 | 1500 | mm | |
| 2 | 최대. 금속 판 길이 | 5000 | mm | |
| 3 | 최대 두께 (무화강) | 5 | mm | |
| 4 | 금속판의 두께 | 0.4 | mm | |
| 5 | 가장자리에서 V의 최소 거리 | 8 | mm | |
| 6 | X축의 최대 절단 속도 | 120 | m/min | |
| 7 | X축의 최대 회전 속도 | 120 | m/min | |
| 8 | Y축의 최대 거리 | 1250 | mm | |
| 9 | Y축에서의 해상도 | 0.001 | mm | |
| 10 | 반복된 위치 정확성 | ±0.01 | mm | |
| 11 | z축에서의 해상도 | 0.001 | mm | |
| 12 | 반복된 위치 정확성 | ±0.01 | mm | |
| 13 | 모터 전력 | X1,X2 축 | 5.0 | kW |
| Y1,Y2,Z 축 | 1.0 | |||
| 14 | 전체 차원 | 길이 | 6900 | mm |
| 너비 | 2350 | |||
| 높이 | 1550 | |||
