유압 구동과 신호 생산을 위한 정확한 수평선상 Ｖ 절단기

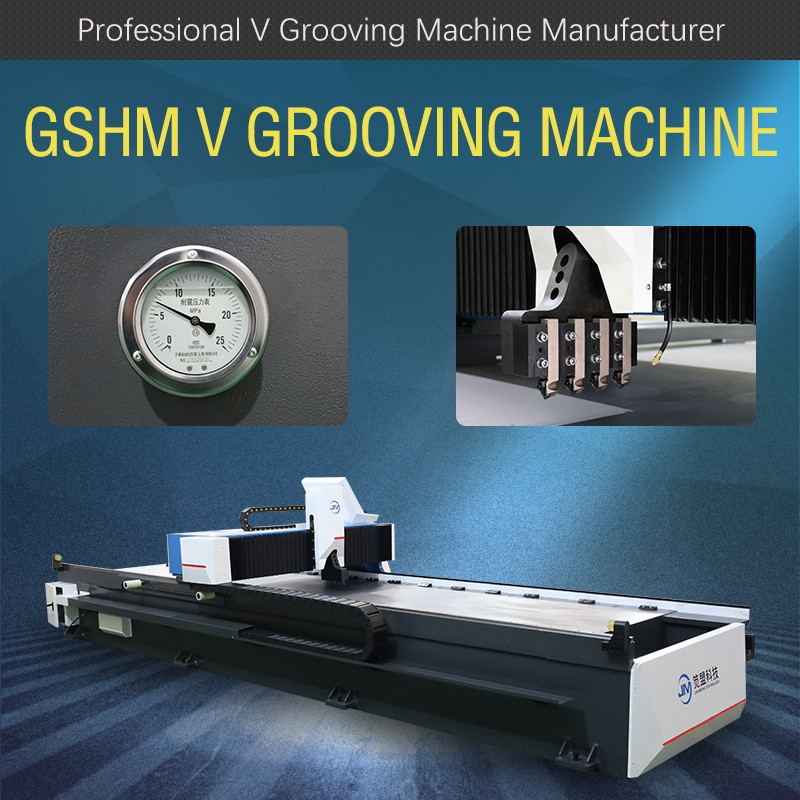

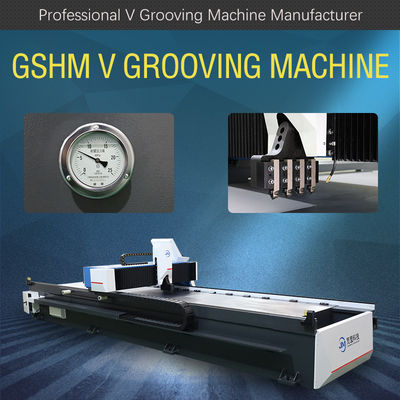

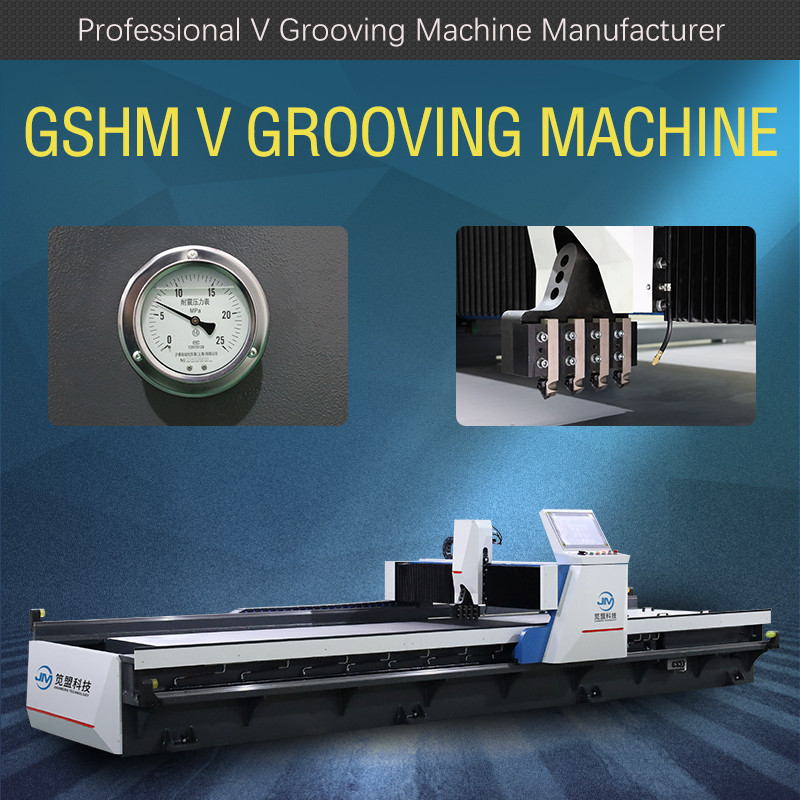

GSHM Ｖ 그루빙 머신의 툴 홀더 (b)는 깎임 량이 기계 가공품의 변형을 감소시키기 위해 고르게 분배되도록 v-모양 요홈을 처리하세요 네대 불순물 커터들을 갖추고 있습니다. 박판형 냉각 수단은 도구의 서비스 수명을 연장하고 생산비를 줄이기 위해 선택될 수 있습니다 ; 장착 표면을 고정시키는 보편적 툴은 다양한 도구를 위한 클램핑 요구조건을 충족시킬 수 있습니다. 하얀 강철 도구와 합금 도구는 교환할 수 있습니다 ; 도구 반송파 수송 장치는 압박하는 학년 볼 스크류와 중작업 선형 가이드 레일을 사용하고 따라서 그것이 고정밀도를 가지고 있습니다.
| 아니오. | 이름 | 매개 변수 | 유닛 | |
| 1 | 맥스. 금속 판의 폭 | 1250 | 밀리미터 | |
| 2 | 맥스. 금속 판의 길이 | 4000 | 밀리미터 | |
| 3 | 맥스. 두께 (스테인레스 강) | 5 | 밀리미터 | |
| 4 | 민. 금속 판의 두께 | 0.4 | 밀리미터 | |
| 5 | 모서리로부터의 Ｖ의 Min.distance | 8 | 밀리미터 | |
| 6 | 맥스. x 축의 커팅 스피드 | 120 | 분 Ｍ / | |
| 7 | 맥스 .x 축의 역행정 속도 | 120 | 분 Ｍ / | |
| 8 | Y 축의 Max.distance | 1250 | 밀리미터 | |
| 9 | Y1 주축에서 결의안 | 0.001 | 밀리미터 | |
| 10 | 되풀이된 위치 결정 정밀도 | ±0.01 | 밀리미터 | |
| 11 | Z 축에서 결의안 | 0.001 | 밀리미터 | |
| 12 | 되풀이된 위치 결정 정밀도 | ±0.01 | 밀리미터 | |
| 13 | 원동력 | x 축 | 5.5 | kW |
| Y1.Y2.Z 축 | 1.0 | |||
| 14 | 전체적인 차원 | 길이 | 5900 | 밀리미터 |
| 폭 | 2000 | |||
| 높이 | 1550 | |||
